LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini充電について2種類やります👍
  1. LiFePO4専用充電器14.6V20Aを使った家庭用コンセントから充電
  2. ソーラーパネルを使って再生可能エネルギー太陽光から充電(本記事のメイン)

画像で見る2つの充電方法

LiFePO4専用充電器14.6V20Aチャージ
LiFePO4専用充電器14.6V20Aチャージ中

満充電まで3時間58分(配達時の電圧13.21V→13.69V)

ソーラーパネル12V100W2枚からポータブル電源に組み込みチャージ
せっかくの休日…曇り!(ソーラーパネルからリン酸鉄リチウムイオンバッテリーへ充電)

10%以下→70%付近まで充電できた(放電後の電圧12.5V→13.19V)

マッキー
新発売の「市場最小リン酸鉄リチウムイオンバッテリー12V100ah Mini」サイズ感を知りたい方は下記リンクカードから読んでね♪

Mini比較

マッキーLiTimeバッテリー12V100ah Miniやっと日本上陸したね♪(限定80個って少ない💦)本日わが家にも到着しました✨今日は、紹介ついでにリタイムバッテリー12V100ah[…]

Li Time12V100ah Mini Ampere Time12V100ahサイズ比較(バッテリー本体見た目)
読んで面白かったら記事下【いいね👍】ボタン押してね♪
モチベーションアップに繋がります✨

まだまだ現役!Ampere Timeリン酸鉄リチウムイオンバッテリー使い方についてはコチラ

【自作】太陽光発電と蓄電池を設置!節電専門ブログ

【太陽光発電・蓄電池】diyから始める自作設置について…

LiTime12V100ah Miniまとめ記事はコチラ

Miniクーポン

マッキー過去に「サイズ比較・放電・充電」LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Miniについて3つチェックしました。今回は情報まとめます。従来のリン酸鉄リチウムイオンバッテリー12V100[…]

LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini充電方法を変えて2回行う

2回充電する流れ

  1. LiFePO4専用14.6V20A充電器から、LiTime12V100ah Miniをチャージする。
  2. 充電の終わったリン酸鉄リチウムイオンバッテリーは、次の充電のため1度放電する。(リンク先に詳しい詳細)
  3. 次にソーラーパネル12V100W2枚から、LiTime12V100ah Miniの充電を行う

Mini放電

マッキーLiTimeから発売された「リン酸鉄リチウムイオンバッテリー12V100ah Mini」おすすめなの?実際、放電(出力)させて家電製品へ使う内容です。[caption id="attachment[…]

リン酸鉄リチウムイオンバッテリー12V100ah(メーカー違い1つはMini)
マッキー
2回充電するって事は放電が必要です。放電記事の詳しい内容はリンクカード「Mini放電」からどうぞ♪

それでは①LiFePO4専用充電器からチャージ開始(今回も画像いっぱい使います)

①購入時の充電|lifepo4専用充電器14.6V20A使ってみた

LiFePO4専用充電器14.6V20A
毎度使うLiFePO4専用充電器14.6V20A
  • 充電前の電圧
  • 充電器の接続方法(チャージ開始)
  • 充電終了までの時間(チャージ終了)
マッキー
まずは、新品LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Miniが自宅へ配達された時の電圧チェックです。

充電前の電圧

Li Time12V100ah Mini(購入時の電圧13.21V)
Li Time12V100ah Mini(購入時の電圧13.21V)
マッキー
到着後、段ボール開封して電圧チェックしました。

充電状況(SOC)

  • 9.5V⇒0%
  • 10.8V⇒1%
  • 12.8V⇒10%
  • 12.9V⇒20%
  • 13.0V⇒30%
  • 13.1V⇒40%
  • 13.2V⇒70%
  • 13.3V⇒90%
  • 13.4V⇒99%
  • 13.5V⇒100%

※現行モデルでは、表示も変わっていると思います。マニュアルを参照にどうぞ♪

他のLi Timeリン酸鉄リチウムイオンバッテリー12V100ah到着時の電圧は13.2Vです。(4個確認)

Li Timeリン酸鉄リチウムイオンバッテリー12V100ah電圧13.21V
LiTimeリン酸鉄リチウムイオンバッテリー12V100ah電圧13.21V(Miniじゃないよ)
マッキー
次は接続始めます。

接続方法は簡単

専用充電器プラス(赤)ワニクリップバッテリープラス極へ挟み込み接続
専用充電器プラス(赤)ワニクリップ→バッテリープラス極(ボルト)へ挟み込み接続

LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini放電部分へドライバーを使い、緩みなくボルトを締め付けて接続作業を行いましょう(過去の充電写真を使用)

マッキー
取り付けが緩いと充電されにくい状態になり、ボルトが高温になります!
専用充電器マイナス(黒)ワニクリップ→バッテリーマイナス極へ挟み込み接続
専用充電器マイナス(黒)ワニクリップ→バッテリーマイナス極(ボルト)へ挟み込み接続
14.6V20A充電器プラグ家庭用コンセントへ差し込む
14.6V20A充電器プラグ家庭用コンセントへ差し込む
マッキー
充電開始です👍

満充電になるまでの時間

Li Time12V100ah Mini/LiFePO4専用充電器から12V20A充電開始(LED赤点灯)
LiTime12V100ah Mini/LiFePO4専用充電器から14.6V20A充電開始(LED赤点灯)
Li Time12V100ah Mini(18時48分チャージ開始)
18時48分チャージ開始
Li Time12V100ah Mini(22時46分チャージ完了)
22時46分チャージ完了
LiTimeバッテリー12V100ah Mini充電完了(LiFePO4専用充電器14.6V20A充電完了サイン緑LED点灯)
LiTimeバッテリー12V100ah Mini充電完了(LiFePO4専用充電器14.6V20A充電完了サイン緑LED点灯)
満充電まで3時間58分でした。
マッキー
14.6V20A充電器でも13.21V→13.69Vまで約4時間!意外と時間掛かります👍(覚えててね)

充電後の電圧

Li Time12V100ah Mini(充電終了後の電圧13.69V)
充電終了後の電圧13.69V

充電状況(SOC)

  • 9.5V⇒0%
  • 10.8V⇒1%
  • 12.8V⇒10%
  • 12.9V⇒20%
  • 13.0V⇒30%
  • 13.1V⇒40%
  • 13.2V⇒70%
  • 13.3V⇒90%
  • 13.4V⇒99%
  • 13.5V⇒100%
マッキー
充電終了後13.5Vへ降下します👍別のバッテリーも例えとして画像貼ります。
アンペアタイムバッテリー12V200ah Plus充電完了(緑LED表示)
アンペアタイムバッテリー12V200ah Plus充電完了(緑LED表示)
アンペアタイム12V200ah Plus14.71V(充電後)
アンペアタイム12V200ah Plus14.71V(充電後)
マッキー

電圧が高い状態ですが、15Vから過充電に対してBMSが働き保護します。

徐々に電圧は下がり充電状況SOC内へ収まり「14.71V」このままの状態でも、正弦波インバーター12V(15Vまでの上限)安定した出力が行えます。

※2024年9月

下追記

画像のLifepo4充電器については、他のバッテリーへ付属された充電器です。

充電器側が無理にCCCV充電を行う仕様ですが、ちゃんとバッテリー内BMS充電制御がされており安心は担保されています。

充電を行う方式として、過電圧充電を避けるため一定の電流充電を始めるCC(Constant Current)指定電圧値までの充電を第1段階とします。

第2段階として、一定の電圧CV(Constant Voltage)へ充電を切り替えたCCCV(Constant Current, Constant Voltage)充電が、リン酸鉄リチウムイオンバッテリー充電へもっとも適しており採用されています。

個人的には、メーカーを揃えた電源システム構築に加えて、バッテリーメンテナンスの意味を込めてLifepo4専用充電器も同ブランドが好ましいと感じます。

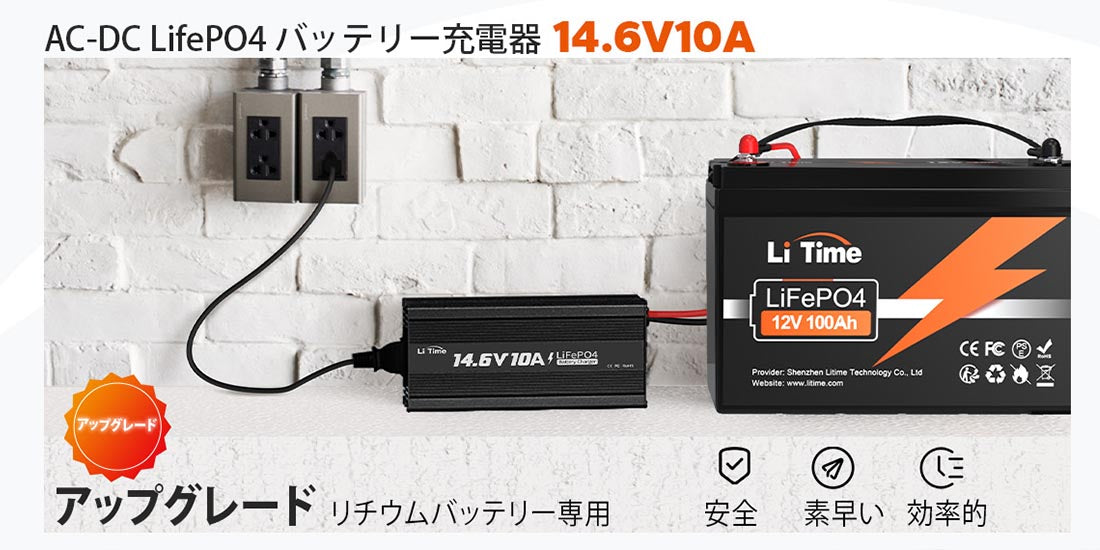

ちなみに、リタイムバッテリー12.8V100ah Miniを充電する場合は、専用充電器14.6V10A・20Aどちらかを選びましょう。

リタイムバッテリーLifepo4専用14.6V充電器

過去の経験としてリン酸鉄リチウムイオンバッテリー付属Lifepo4専用充電器により、過充電停止したバッテリーについてもお伝えします。

リン酸鉄リチウムイオンバッテリー12V100ah充放電停止
リン酸鉄リチウムイオンバッテリー12V100ah充放電停止

14.7Vまで充電されると充放電停止になり、回復するまで35日間の自己放電です。(使い難いバッテリーになった)

マッキー
何を伝えたい?と申しますと、14.6V以上の電圧でもしっかり充電制御の効く
品質の良いリン酸鉄リチウムイオンバッテリーを選びましょう。
LiTime-JP

LFP(リチウム鉄リン酸)蓄電池を選ぶ際の考慮事項として、以下が挙げられます: 1.容量:必要な容量に合わせて電池を選択…

放電|充電が必要になるほど電圧を下げる

LiTime12V100an Mini長時間放電後の電圧12.27V
LiTime12V100ah Mini放電後の電圧12.27V
マッキー
次の充電を始めるために放電します!(詳細はリンクカード)

Mini放電

マッキーLiTimeから発売された「リン酸鉄リチウムイオンバッテリー12V100ah Mini」おすすめなの?実際、放電(出力)させて家電製品へ使う内容です。[caption id="attachment[…]

リン酸鉄リチウムイオンバッテリー12V100ah(メーカー違い1つはMini)
  • 消費電力の高い家電を動かす
  • エアコンを長時間使用する

消費電力の高い家電製品を使う

電子レンジ500W2分間使う
電子レンジ2分間使う
電気ケトルを使いお湯を沸かす
電気ケトルを使いお湯を沸かす
マッキー
問題なく使えます。消費電力が高いためバッテリー放電も進みます👍
LiTime12V100ah Mini電圧13.34V
電圧13.34V

充電状況(SOC)

  • 9.5V⇒0%
  • 10.8V⇒1%
  • 12.8V⇒10%
  • 12.9V⇒20%
  • 13.0V⇒30%
  • 13.1V⇒40%
  • 13.2V⇒70%
  • 13.3V⇒90%
  • 13.4V⇒99%
  • 13.5V⇒100%
マッキー
両方の家電製品を合計4分使って、5%放電できた感じです。引き続き頑張って放電(出力)をさせたいですが、現状の使い方では正直言って手間がかかります。

なので、放置しながらバッテリー出力可能な「エアコン」を使い電圧を下げます。

LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini放電にエアコンを使う

エアコン冷房を使ってLiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini電圧が減るまで放電させる
エアコン(冷房)長時間使いバッテリー放電
夕方6時エアコン冷房スタート(室内温度29.3℃)
夕方6時エアコン電源ON(室内温度29.3℃)
エアコン電源OFF|夜11時(室内温度25.4℃)
エアコン電源OFF|夜11時(室内温度25.4℃)
マッキー
エアコン5時間使えました。早速、電圧チェックです。
LiTime12V100an Mini電圧12.27V
電圧12.27V

充電状況(SOC)

  • 9.5V⇒0%
  • 10.8V⇒1%
  • 12.8V⇒10%
  • 12.9V⇒20%
  • 13.0V⇒30%
  • 13.1V⇒40%
  • 13.2V⇒70%
  • 13.3V⇒90%
  • 13.4V⇒99%
  • 13.5V⇒100%
マッキー
10%以下になりましたね!次の休日に、ソーラーパネルを接続してリタイムバッテリー12.8V100ah Mini充電を始めます。

リン酸鉄リチウムイオンバッテリー充電器の作り方

充電器の自作

マッキー電気代無料でリン酸鉄リチウムイオンバッテリー充電を行う方法について説明します。以前作った放電のみ可能な自作ポータブル電源に、追加部品を組み込み作るイメージです。※PC閲覧の皆様へシステム不具合により2カラ[…]

リン酸鉄リチウムイオンバッテリー充電中
色々なリン酸鉄リチウムイオンバッテリー充電器
もう少しシンプルに作ると↓
LiTimeシンプル電源システム
LiTimeシンプル電源システム

②再び充電|ポータブル電源を自作してソーラーパネルから充電する

トタン屋根に置いたソーラーパネル12V100W2枚
ソーラーパネル12V100W2枚から充電
  • ポータブル電源diy
  • ソーラーパネル発電開始
マッキー
以前自作したポータブル電源へ、Li Timeリン酸鉄リチウムイオンバッテリー12V100ah Miniを組込みソーラー発電開始です。

※先にお伝えします。

ソーラー発電する日の天候がとても悪く、満充電できませんでした。

ソーラー充電に必要なポータブル電源diy

自作ポータブル電源の中へLiTimeリン酸鉄リチウムイオンバッテリー12V100ah Miniを入れる
以前バッテリーを取り出すために分解した自作ポータブル電源
マッキー
現在中身が空っぽのポータブル電源です。それでは、ソーラー充電するために最低限のdiy始めます。
自作ポータブル電源の上段へLiTimeリン酸鉄リチウムイオンバッテリー12V100ah Miniを入れる
LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini自作ポータブル電源へセット
マッキー
何度見ても小さいリン酸鉄リチウムイオンバッテリーです。(ポータブル電源内部スカスカ!)それでは、ケーブル接続始めます。
LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Miniプラス極へ丸形端子付きプラスケーブル接続中
プラス極へ丸形端子付きプラスケーブル接続中(電圧計も一緒に接続)
バッテリー12V100ah MiniへMPPTチャージコントローラーマイナスケーブル接続
マイナスケーブルも接続する
LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini電圧計表示「12.5V」
電圧計電源ON|表示「12.5V」
マッキー
放置期間で少し電圧戻りましたね!
ブレーカー電源ボタン押す
サーキットブレーカー電源ON
MPPTチャージコントローラー通電確認(表示パネル点灯)
MPPTチャージコントローラー電源ON(パネル表示12.4V)
マッキー
ソーラーパネルMC4コネクタ接続する作業は、休日朝に行います。

自作ポータブル電源へソーラーパネルから充電開始

1日曇り
せっかくの休日…曇り
マッキー
発電開始作業|ソーラーパネルMC4コネクタ 自作ポータブル電源へ接続
朝7時16分ソーラーパネルMC4コネクタ 自作ポータブル電源へ接続
ソーラーパネル用サーキットブレーカー電源ON
ソーラーパネル用サーキットブレーカー電源ON
ソーラー発電開始 バッテリー充電0.07A
ソーラー発電開始0.07A/バッテリー電圧12.5V
ソーラー発電中|朝10時13分
朝10時13分
意外と順調な充電|ソーラー発電3.08A/バッテリー電圧12.9V
ソーラー発電3.08A バッテリー電圧12.9V
マッキー
曇の割には意外と発蓄電順調です♪
朝10時の天気は曇
相変わらず10時も曇
ソーラー発電中|昼12時29分
「発電量/充電量」期待できる時間
ソーラー発電1.77A/バッテリー電圧13.0V
あれ💦伸びない「パネル発電1.77A/バッテリー電圧13.0V
昼12時の天気も曇
太陽出て下さい!
ソーラー発電中|夕方3時
夕方3時になりました。
ソーラー発電0.74A バッテリー電圧13.0V
1A以下…泣けてきた。「ソーラー発電0.74A バッテリー電圧13.0V
夕方3時の天気は曇
本日1度も太陽光を拝んでない!
夕方6時32分
夕方6時32分
ソーラー発電0.19A バッテリー電圧13.1V
ソーラー発電0.19A バッテリー電圧13.1V
夕方6時30分の天気は曇
ソーラー発電・バッテリー充電終了します!(もうすぐ日没)
サーキットブレーカー電源OFF
「ソーラーパネル/バッテリー」チャージコントローラーへ向けた回路の電源OFF

満充電になるまでの日数

Li Timeリン酸鉄リチウムイオンバッテリー12V100ah Mini 1日ソーラー充電終了「13.19V」
日没のためバッテリー充電終了「電圧13.19V

充電状況(SOC)

  • 9.5V⇒0%
  • 10.8V⇒1%
  • 12.8V⇒10%
  • 12.9V⇒20%
  • 13.0V⇒30%
  • 13.1V⇒40%
  • 13.2V⇒70%
  • 13.3V⇒90%
  • 13.4V⇒99%
  • 13.5V⇒100%
マッキー
朝7時16分から夕方6時32分まで、11時間16分ソーラーパネルからリン酸鉄リチウムイオンバッテリー12V100ah Mini充電しました。
10%以下→70%付近まで充電できました👍

12V100Wソーラーパネル2枚(並列接続)なら、リン酸鉄リチウムイオンバッテリー12V100ah Mini満充電までの日数は

  • 曇雨なら2日
  • 晴れたら1日

※天候不良により、1日で満充電にする事ができなくてごめんなさい💦

マッキー
なので2枚あればバッテリー満充電余裕です。参考になる画像貼っておきます。
推奨される充放電量について
推奨される充放電量について

※実際100W3枚または、300Wパネルが理想ですね(2024年9月追記)

【まとめ】市場最小リン酸鉄リチウムイオンバッテリー12V100ah Mini充電方法

LiTimeリン酸鉄リチウムイオンバッテリー12V100ah Mini
LiTime12V100ah「省スペース・軽量」Miniモデル
マッキー
今回は通常モデル12V100ahより小さな、リン酸鉄リチウムイオンバッテリー12V100ah Mini2つの充電方法を試してみました。
  1. LiFePO4専用充電器14.6V20A(電力会社からの商用電源から充電)
  2. ソーラーパネル12V100W2枚(再生可能エネルギー太陽光から充電)

走行充電器についても保有しており紹介したいですが、まだ色々と準備段階になります。

今後紹介しますので楽しみにお待ちください。

LiFePO4専用充電器14.6V20A

Li Time12V100ah Mini(LiFePO4専用充電器12V20A充電開始)

配達時の電圧13.21Vから満充電まで3時間58分

ソーラーパネル12V100W2枚

ソーラーパネル12V100W2枚

放電時の電圧12.27V(電圧回復12.5V)から13.19Vまで11時間32分
マッキー
以上です。(楽しい充電の実験でした✨)

Miniバッテリーについては日本限定80個販売になり、今後も継続販売を続けるとメーカーさんより聞いてます。

海外でも人気商品のため、国内HPで見つけたら押さえておきたい1品ですね♪

※2024年9月追記(人気バッテリーになりましたね!おめでとうリタイム)
