太陽光発電(自家発電)+蓄電池(自家消費)+自作=オフグリッド生活できる?

猫ちゃん
電気代平均が月々10,000円・・・高いです💦「太陽光発電+蓄電池」diy自作設置したら電気代0円になりますか?
マッキー
電力会社から買電しないで「自家発電・自家消費」する「オフグリッド生活」に憧れているのかな?正直言って難しいです!ちなみに我が家は太陽光発電(100Wソーラーパネル×20枚)diy設置+蓄電池(バッテリー3種類×並列接続)自作設置して「月々の電気代は平均1,500円になりました。そんな体験談参考にオフグリッド生活できるのか?についてお伝えします。

記事で分かること

  • 「太陽光発電+蓄電池」自分で設置したら電気代安くなる?
  • 電気代0円にするオフグリッド生活(電気)難しさ

記事を読んでもらいたい人

  • 再生可能エネルギー太陽光発電diy設置した「自家発電」に憧れている
  • ソーラー発電した電気を自作した蓄電池へためて使い「自家消費」による節電を考えている
  • 自作設置に必要な「部品・費用・接続方法・取り付け方」がわからない

要点まとめ

  • ソーラーパネル+diy設置=自家発電(太陽光発電の自作)
  • バッテリー+並列接続=自家消費(自作蓄電池)
  • 自家発電+自家消費買電を減らして電気代節約(オフグリッド)

結果

電気代0円にならない(オフグリッド生活難しい)
2023年6月 電気代598円
激ムズっす!
マッキー
そんな「憧れ・考え・悩み」に答えます。それでは自己紹介+太陽光発電の自作について伝えた後、本文に入ります。

2023年オフグリッド宣言

関連記事

マッキー電気代が2ヶ月連続686円になりました!もう少しでオフグリッド可能な領域まで達します。今回は我が家のオフグリッド方法について伝えるよ♪ 電気代を下げたい 買電しない生活を始めたい 生活の[…]

ソーラーパネル自作設置

2019年5月から廃墟寸前な新居生活をしてる「マッキー」です。
趣味は「太陽光発電と蓄電池の自作設置しながら、電気代を下げる事です

ブログ9本(超特化/雑記/特化/日記)

  1. 超特化(Li Timeバッテリー)ポタ電diy
  2. 超特化(BLUETTI)ポータブル電源+拡張バッテリー|電気代削減ブログ
  3. 日記(作りかけの人生)廃墟2人暮らし【貧乏生活ブログ】
  4. 雑記(はてなブログ)太陽光発電のある貧乏生活
  5. 雑記(note)マッキーのまとめ
  6. 雑記(放置中の経験アウトプット)3つの仕事【副業・本業・農業】
  7. 特化(本サイト)【太陽光発電・蓄電池】自作
  8. ペラ(貧乏生活・太陽光発電まとめ)【3年目の貧乏生活】
  9. 日記(アメブロ)電気代節約ブログ

「ブログ・人生」
リライト中のブロガーです!

みなさんは「太陽光発電を作る方法は専門業者のみ」とばかり思っていませんか?
実は一般の方でも太陽光発電・蓄電池を自作することができます。

難しそうに見える作業ですが私でも勉強したらできました!

ソーラーパネル数十枚揃える規模ではなく、
一枚からできる「小さな太陽光発電所

自動車用バッテリーから作る「小さな蓄電池」から始めると良いでしょう✨
太陽光発電を自作で始める方へ
大切なことは「接続方法」を覚え、太陽光発電の「知識」を豊富にすること

私の場合、第二種電気工事資格が必要ない30V未満で太陽光発電システムを組んでいます。
室内配線は資格所有者と一緒に設置しました。
ソーラーパネル自作設置
読んで面白かったら記事下【いいね👍】ボタン押してね♪
モチベーションアップに繋がります✨

太陽光発電(自家発電)+蓄電池(自家消費)+自作=オフグリッド生活できる?

ソーラーパネル自作設置
「GWSOLAR・ECO-WORTHY」正方形ソーラーパネル
ソーラーパネル比較「折りたたみ・アルミフレーム」
ALLPOWERS折りたたみソーラーパネル(実験用)
ベランダ太陽光発電自作の完成
LiTime折りたたみソーラーパネル(IP67防水防塵)
ソーラーパネル100W×3枚
RENOGY長方形ソーラーパネル
猫ちゃん
太陽光発電に必要なソーラーパネル何Kw取付たんですか?蓄電池は何Ah設置したのですか?
マッキー

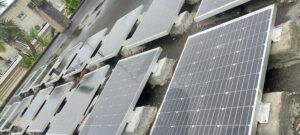

我が家の屋上には100W×20枚=2Kwソーラーパネル取付けてます。台風による破損を考慮し発電量の悪い平置き設置、コンクリート架台自作してソーラーパネルと屋上を固定です。並列接続して自作した蓄電池1.2KAh+単独バッテリー0.3KAh設置してるよ総額¥1,000,000」どこよりも低価格で「太陽光発電・蓄電池」自作しました!では、使っている部品を中心に「自家発電所+自家消費用の蓄電所」についてお伝えします。

自家発電|太陽光発電に必要なソーラーパネル並列接続して5か所作りました

ソーラーパネル架台モルタル仕上げ

我が家のソーラーパネル種類
  1. RENOGY(長方形)
  2. GWSOLAR(正方形)
  3. ECO-WORTHY(正方形)
ソーラーパネル12V100W2枚
台風の時は室内に移動(トタン屋根に引掛けてある)
猫ちゃん
ソーラーパネル20枚「3枚~8枚」グループに分けて並列接続して、5か所の発電所作ったってこと?
マッキー
そうです👍12Vシステムに合わせ小さな発電所5か所作りました。発電所が増えた理由「動かしたい家電製品を考えパネル購入→diy設置→5か所に落ち着いた」接続配線などゴチャゴチャするため、後段で使う部品配置も考え計画的に発電所を増やしましょう!

「実用的LED照明用」6か所目new発電所作り

あわせて読みたい記事

マッキー5月に入り梅雨時期です!毎日「曇り・雨」晴れ日なくて「発電・蓄電」悪く困りました💦しかも、LED照明に使っているディープサイクルバッテリー100Ah(シールド)×3台(並列接続)=300Ah鉛蓄電池|[…]

「太陽光発電・蓄電池」自作部品

自家発電|太陽光発電所はMPPTチャージコントローラー5台で管理してます

500W~2500W正弦波インバーター

我が家のMPPTチャージコントローラー種類
  1. RENOGY(60A)
  2. RENOGY(40A2台)
  3. RENOGY(20A2台)

MPPTチャージコントローラー

猫ちゃん
太陽光発電された電気を管理する部品ですか?
マッキー
蓄電池(バッテリー)へ適切な充電を行う部品です。MPPTチャージコントローラー設置していないと「夜間蓄電池(バッテリー)からソーラーパネルへ電気が逆流/日中蓄電池(バッテリー)過充電により発火爆発」します。とても大切な部品だから、予算内で容量の大きなチャージコントローラーを選びましょう。

MPPTチャージコントローラーRENOGY一択

あわせて読みたい記事

猫ちゃん太陽光発電をdiy設置するには「どんな部品を使ったら作れますか?設置方法なども知りたいです」マッキー簡単に伝えると「ソーラーパネル・バッテリー・MPPTチャージコントローラー・正弦波インバータ[…]

太陽光発電、RENOGY100Wソーラーパネル仮設

自家消費|バッテリー並列接続して蓄電池を作りました

リン酸鉄リチウムイオンバッテリー(蓄電池)
リン酸鉄リチウムイオンバッテリー並列接続(配線硬くて見た目が悪い)
蓄電池種類
バスバー追加して正弦波インバーター4台接続した「自作ポータブル電源」リン酸鉄リチウムイオンバッテリー12V100ah4並列接続
2023年ポタ電自作始めました!
  1. リン酸鉄リチウムイオンバッテリー200Ah×3台並列接続したリン酸鉄リチウムイオン蓄電池
  2. シールド(ディープサイクルバッテリー)100Ah×3台並列接続した鉛蓄電池
  3. セミシールドバッテリー(ディープサイクルバッテリー)100Ah×3台並列接続した鉛蓄電池

※2023年5月②③廃棄→「12V200ah×4並列=800ah/12V200ah×2並列=400ah」リン酸鉄リチウムイオン蓄電池の追加

  1. リン酸鉄リチウムイオンバッテリー200Ah×2
  2. リン酸鉄リチウムイオンバッテリー100Ah×4(すべて実験用)
  3. リン酸鉄リチウムイオンバッテリー300Ah
  4. リン酸鉄リチウムイオンバッテリー400ah

Ampere Timeリン酸鉄リチウムイオンバッテリー12V400ah

リン酸鉄リチウムイオンバッテリー各種(100ah/200ah)

猫ちゃん
リン酸鉄リチウムイオンバッテリーはセルから組み上げて作らないんですか?鉛蓄電池とリン酸鉄リチウム蓄電池はどっちが長持ちしますか?
マッキー
セルは持ってるけどまだ作って無いです💦落ち着いたら作るよ♪リン酸鉄リチウムイオンは「容量に対して90%放電可能/充放電回数も1000回~4000回/高い電流に耐えられるため充電スピードが早い使っている感想ですが「容量同じ鉛蓄電池よりリン酸鉄リチウムイオン蓄電池の方が長く放電可能」
ディープサイクルバッテリー(シールド100ah3台並列接続)
シールド100Ah3台並列接続
猫ちゃん
鉛バッテリーだよね?
マッキー
そうだよ♪これから紹介するセミシールドディープサイクルバッテリーと同じ種類だけど、「ガス抜き穴有り無し・バッテリー内部違い」によって別物です。使って見た感想として「意外と長持ち!充放電を毎日繰り返してもヘタる感じ無し
ディープサイクルバッテリー(セミシールド100ah3台並列接続)
セミシールド100ah3台並列接続
マッキー
安く自家消費用蓄電池を作るなら、最初はセミシールドディープサイクルバッテリーが良いです!シールドバッテリーと比べ半分以下ですから(勉強になる)毎日使ってヘタリを感じてきたら、適度に復活させ3~4年持つかな?(私の感想です)
猫ちゃん
鉛バッテリー並列接続して循環電流問題どんなですか?
マッキー
廃棄する自動車用バッテリー並列接続した時はとても感じました。新品バッテリーへ切り替えてからは特に感じないです。バッテリーから放電しすぎるとセルバランスが大きく崩れるなら、使い終わる電圧に余裕を持たせ、毎日充電を行うサイクル作って対処してます。(完全にダメになる年数計測中です)

※セミシールド3並列3年使いました。
マイナス側バッテリー1V近く電圧差発生!半年に1回並列順番を入れ替える「リバランス」を行えば長く使えます。

【Ampere Time・Li Time】品質の良いリン酸鉄リチウムイオンバッテリーについて

あわせて読みたい記事

マッキー我が家にあるアンペアタイム(ampere time)リン酸鉄リチウムイオンバッテリーの魅力を伝えます👍ちなみに現在はリタイム(li time)にブランド名変わってるけど、どちらの製品も同ブランドになり[…]

アンペアタイムバッテリー12V200ah・200ah Plus

大容量400ah|Ampere Timeリン酸鉄リチウムイオンバッテリーマスターへの道✨基本情報含め大公開

あわせて読みたい記事

マッキー今回はAmpere Time(アンペアタイム)リン酸鉄リチウムイオンバッテリー欲しいと強く思い、手に入れるまでの体験談です。マッキー「アンペアタイム」を選んだ[caption id="atta[…]

Ampere Timeリン酸鉄リチウムイオンバッテリー12V400ah

リン酸鉄リチウムイオンバッテリー日本製ほしいけど買えない

あわせて読みたい記事

マッキー新しい「リン酸鉄リチウムバッテリー12V100Ah」購入しました。我が家の太陽光発電・蓄電池には海外製品を多く使っています。私が日本製品を使わない理由について今回は伝えるよ♪記事の目的 リン[…]

リン酸鉄リチウムバッテリー100Ah

リン酸鉄リチウムイオンバッテリーデメリットを補う考え方

あわせて読みたい記事

マッキーリン酸鉄リチウムイオンバッテリーデメリット?・・・一応あるよ‼ 低温時の充電 高温時の放電 品質3つのデメリットについて知り対策すれば気にせず使える。バッテ[…]

Ampere Timeリン酸鉄リチウムイオンバッテリー充電中

毎日冷蔵庫を動かすセミシールドディープサイクルバッテリー

あわせて読みたい記事

猫ちゃん太陽光発電使ったら、冷蔵庫動かせますか?マッキー太陽光発電+蓄電池使えば動くよ✨鉛バッテリー延命に使った「ディープサイクルバッテリーから作った蓄電池」使って試してみようか♪それで[…]

ディープサイクルバッテリー(セミシールド)を並列接続!蓄電池を自作してみた

自家消費|正弦波インバーター5台を蓄電池に繋げ家電製品動かしてます

500W~2500W正弦波インバーター

正弦波インバーターと繋がる蓄電池(バッテリー)

  1. EDECOA(2500W/最大5000W)リン酸鉄リチウムイオンバッテリー200Ah
  2. LVYUAN(2500W/最大5000W)リン酸鉄リチウムイオン蓄電池600Ah
  3. LVYUAN(1500W/不明)セミシールドディープサイクル鉛蓄電池300Ah
  4. YITRANIC(2000W/最大4000W)リン酸鉄リチウムイオンバッテリー100Ah
  5. BESTEK(500W/最大580W)シールドディープサイクル蓄電池300Ah

※現在は内容変わってます。

正弦波インバーター1500W2台

猫ちゃん
色々使ってますね‼正弦波インバーター「選ぶ基準」とかありますか?
マッキー
基準と言うか「冷却ファンの音+動く家電」意識してるかな!

静音な冷却ファン

EDECOA正弦波インバーター端子部

  1. EDECOA
  2. LVYUAN
  3. BESTEK

轟音な冷却ファン

YITRANIC正弦波インバーター本体取り外し完了

  1. YITRANIC
  2. SUDOKEJI
猫ちゃん
轟音ってどのくらいの音?
マッキー
室内会話できないレベルかな!YITRANICギリ我慢でる冷却ファン音たけど・・・SUDOKEJIは高音で聞いててキツイ💦
  1. 500W→全部屋LED照明/換気扇
  2. 1500W→冷蔵庫(夏)/扇風機
  3. 2000W(同時使用OK)→ガス給湯器/インバーター式洗濯機/炊飯器
  4. 2500W→エアコン(別室)/LED液晶TV55型
  5. 2500W→エアコン(夏)冷蔵庫(冬)/LED液晶TV75型
正弦波インバーター2500W
エアコン使っても出力にまだ余裕がある♪
猫ちゃん
生活家電全部って感じですね✨ちなみに正弦波インバーター使って動かしてない家電あります?
マッキー
「通信機器(ネット)・録画機器(BDレコーダー)・ケトル・電子レンジ・ドライヤー」夜間電源OFFにする正弦波インバーターあるから、途中で電源切れると困る家電は買電中です。後は、蓄電池(バッテリー)傷めそうな電力消費する家電も買電です。じゃ~次は自作部品の費用について伝えます。

正弦波インバーター10年使う予定です

あわせて読みたい記事

猫ちゃんマッキーさんの太陽光発電(自作)まもなく「3年目」に入ると思うけど、部品壊れたりしてません?マッキー意外と壊れ無い!リン酸鉄リチウムイオンバッテリー不具合について色々あったけど「ソーラーパネル[…]

正弦波インバーター2500W/5000W

正弦波インバーター3年で壊れた!でも修理するから大丈夫♪

あわせて読みたい記事

マッキー車載用DC/AC正弦波インバーター2500W3年使って壊れました!なので、分解して壊れた原因を探します。「直せる」と判断したので修理する内容です。読んで面白かったら記事下【👍】ボタン押して[…]

正弦波インバーター電源ON(表示画面点灯)

自作部品の費用|自家発電に必要な太陽光発電

木枠を取ったコンクリート架台

自作部品費用

  • ソーラーパネル¥200,000
  • 正弦波インバーター¥80,000
  • MPPTチャージコントローラー¥100,000

合計¥380,000

正弦波インバーター出力別
私の使っているDC/ACインバーターは車載用です
マッキー
最近部品安くなりましたね✨自作設置する方には嬉しい♪特に海外製品の正弦波インバーター12Vは安くて性能良いです👍

自作費用の費用|自家消費に必要な蓄電池(バッテリー)

リン酸鉄リチウムバッテリー100Ah

メーカー/価格

アンペアタイムバッテリー12V200ah3種類

リン酸鉄リチウムイオンバッテリー

  • CHINS/¥300,000(200Ah3台)
  • SCREMOWER/45,000(100Ah)
  • FOXELION/¥75,000(200Ah)

Li Timeリン酸鉄リチウムイオンバッテリー12V200ah

セミシールドディープサイクルバッテリー

  • スーパーナット/¥35,000(100Ah3台)

セミシールドディープサイクルバッテリー(非密閉型)

シールドディープサイクルバッテリー

  • LONG¥90,000(100Ah3台)

ディープサイクルバッテリー密閉型

合計¥545,000

マッキー
バッテリー個数を揃えると高額になります!でも、10年使える長寿命リン酸鉄リチウムイオンバッテリー900Ah¥420,000は低価格!(キャンペーン同等の割引5%OFFクーポン是非使ってね♪)
猫ちゃん
軽自動車1台買う感覚でオフグリッド生活に近づけるんだね再生可能エネルギー太陽光発電の自作なら「自家発電/自家消費」∞サイクルで費用回収できそうだね👍
マッキー
記事冒頭でも伝えたけど、正直言って難しいかな💦電気代が大きく下がるだけです!部品等はその内故障すると考えたら「日中はソーラー発電エアコン+日没後は蓄電池(バッテリー)エアコン」快適な室内環境と他の家電も動かせ不自由ない暮らしになり節電できます。だけど自作設置って売電収入無いから・・・💦節電できた差額を部品代に貯金(投資)して対策してます。

「太陽光発電・蓄電池」設置費用農業収入3年で回収してみた

あわせて読みたい記事

猫ちゃんマッキーさんの100万円diy自作設置した「太陽光発電・蓄電池」って、何年計画で費用返済するの?マッキー本業収入は養育費の支払いでスッテンテンです💦なので私の場合は、農業収入使[…]

太陽光パネル

リン酸鉄リチウムイオンバッテリーエアコン祭り

あわせて読みたい記事

猫ちゃんマッキーさん沖縄に住んでるから梅雨の湿気で暑いんじゃないですか?そろそろ「自作した蓄電池を使ってエアコン動かす」時期入ってません?マッキー昨晩から急に暑くなり雨も降ったり止んだり!そして「室内[…]

リン酸鉄リチウムイオンバッテリー600Ah(蓄電池)
あわせて読みたい記事

マッキーリン酸鉄リチウムイオンバッテリー12V400ah+エアコン(暖房)使って「暖かい部屋が作れる?」記事です👍ソーラー発電+バッテリー蓄電=再生可能エネルギーエアコン(冷房)について過去に色ん[…]

Ampere Timeリン酸鉄リチウムイオンバッテリー12V400ah+正弦波インバーター接続+配線+接続工具
Li Timeバッテリー|リン酸鉄リチウムイオン節電ブログ

我が家で毎日使う消費電力の高い家電「LiTime12V100ah Mini」を使ったら動くの?省スペース化に成功した「市…

電気代差額は太陽光発電投資から売電収入へ繋げます

あわせて読みたい記事

猫ちゃんマッキーさん「太陽光発電・蓄電池」自作設置➡売電収入得るための太陽光投資まで3年掛かったけど、個人的に活動した再エネまとめませんか?マッキーそうだね!ちょうどまとめたかっ[…]

ソーラーパネル自作設置

【太陽光発電・蓄電池】自作|接続方法・取り付け方

モルタルを作りコンクリート架台を平らにならす

猫ちゃん
「太陽光発電・蓄電池」設置に必要な「部品/費用」ここまでは理解しました。接続方法・取り付け方」など自作方法について教えて欲しいです!
マッキー
OK!過去に書いた記事があるから、貼り付けて教えるね✨
太陽光発電の自作

12V太陽光発電所の自作中

  • ソーラーパネル架台自作・取り付け方
  • ソーラーパネル・チャージコントローラー・バッテリー(蓄電池)接続方法
蓄電池の自作

バッテリー並列接続3つ目(完成)

  • 正弦波インバーター・蓄電池(バッテリー)接続方法
小さな部品/工具類

「太陽光発電・蓄電池」自作部品

  • 安全部品・作業効率上げる工具

太陽光発電の自作|ソーラーパネル架台自作・取り付け方

ソーラーパネル裏側にソーラーパネル取付金具を取り付ける

架台(種類)
ソーラーパネル取り付けには架台が必要

  1. 専用架台
  2. 単管パイプ
  3. 木材
  4. コンクリート
マッキー
我が家はコンクリート架台自作してソーラーパネル取り付けました!
架台の自作方法

モルタル塗り(硬化したらコンクリート架台自作の完成)

  1. マーキング
  2. アンカー固定用穴開け
  3. 防水
  4. アンカー打ち付け
  5. アイナット締め付け
  6. 番線取り付け
  7. 木枠設置
  8. コンクリート打設
  9. モルタル仕上げ
  10. 架台完成

ソーラーパネル取り付け

100Wソーラーパネル架台作りと設置

  1. ソーラーパネル用Zブラケットボルトナット締め
  2. コンクリート架台ソーラーパネル固定用穴開け
  3. アンカー打ち付け
  4. ソーラーパネルコンクリート架台へ取り付け完成
マッキー
コンクリートを使用するのでパネル固定まで日数掛かります。費用はセメント20袋+取付ブラケット10セット=3万円内でした✨残りはソーラーパネル固定ブラケット自作して取り付けました。

コンクリートを使ったソーラーパネル架台自作+取り付け

あわせて読みたい記事

猫ちゃん「ソーラーパネル固定する架台」みなさん何使ってますか?「ソーラーパネル取り付け」含めて教えて欲しいです。マッキー「木材/専用架台/単管パイプ」固定方法は色々あり、どれが正解か気になりますよね?[…]

太陽光発電 ソーラーパネル14枚

太陽光発電の自作|ソーラーパネル⇔チャージコントローラー⇔蓄電池(バッテリー)接続方法

非密閉型ディープサイクルバッテリー

  1. ソーラーパネル・チャージコントローラー受け入れられる電圧電流を確認する
  2. 配線の受け入れられる電圧電流を確認する
  3. ヒューズブレーカーを中間に挟み、安全対策を各所に施す
  4. ソーラーパネル裏ダイオード確認(逆流防止など)
  5. 部品の接続順番を守る
マッキー
「接続順番・配線許容量」守って安全に「作業・使用」しましょう♪

ソーラーパネル⇔チャージコントローラー⇔蓄電池(バッテリー)接続方法

チャージコントローラーとソーラーパネルとバッテリー接続方法

チャージコントローラー⇔蓄電池(バッテリー)接続方法

  1. チャージコントローラープラス→蓄電池(バッテリー)プラス接続
  2. チャージコントローラーマイナス→蓄電池(バッテリ)ーマイナス接続
マイナス側も接続完了「チャージコントローラー/リン酸鉄リチウムイオンバッテリー」チャージコントローラーモニター表示され接続完成
マイナス側を接続するとチャージコントローラーモニター表示する
マッキー
チャージコントローラーモニターへバッテリー状況表示されたら完成です✨

ソーラーパネル⇔チャージコントローラー接続方法

「ソーラーパネル・MPPTチャージコントローラー」MC4コネクタ接続全部の作業終了.

  1. ソーラーパネルプラス→チャージコントローラープラス接続
  2. ソーラーパネルマイナス→チャージコントローラーマイナス接続

※外す場合は逆順

小さな発電所作り

あわせて読みたい記事

猫ちゃん太陽光発電始める自作部品を購入しました✨配線の作り方(MC4コネクタ取り付け+丸形圧着端子取り付け)接続方法含めて教えてくれませんか? ソーラーパネル バッテリー MPPT[…]

【太陽光発電】自作部品

裏庭で何しようかな?ベランダ太陽光発電diy開始!

2023年NEW記事

マッキー狭い裏庭を有効活用した「ベランダ規模の太陽光発電自作」です。前回考えた構想を実際作ってみます👍[sitecard subtitle=ベランダ太陽光発電キット url="https://so[…]

物干しざおに折りたたみソーラーパネル12V100W2枚設置

蓄電池の自作|正弦波インバーター⇔蓄電池(バッテリー)接続方法

BESTEK正弦波インバーターとバッテリー取付

  1. 配線の許容量を確認する
  2. サーキットブレーカーなど中間に挟み、安全対策を各所に施す
  3. 部品の接続順番を守る
マッキー
こちらも重要です。安全に作業しましょう!

正弦波インバーター⇔蓄電池(バッテリー)接続方法

100Aまで対応VVR

  1. 正弦波インバータービス固定
  2. 正弦波インバータープラス→サーキットブレーカー接続
  3. サーキットブレーカープラス→蓄電池(バッテリー)プラス接続
  4. 正弦波インバーターマイナス→蓄電池バッテリーマイナス接続(完成)
マッキー
バッテリージャンプケーブルなど「〇〇A対応」って書いてあるよね✨
途中から切って丸形圧着端子取り付け安く仕上げましょう。細すぎる配線は絶対使わない様に!

例えるなら我が家!リン酸鉄リチウムイオンバッテリー容量別使える家電

2023年NEW記事

マッキーわが家のlifepo4バッテリーについて話します。今回は「動かしてみたい家電を不自由なく使う」について12V容量別にまとめました。最後に日本一使い倒してる家の電気代まで紹介します。[caption id=[…]

LiTimeバッテリー各種(MIni含む)

正弦波インバーターバッテリー接続+動く家電

あわせて読みたい記事

猫ちゃんdiy設置した太陽光発電にバッテリー繋いで家電動かしたいです!「正弦波インバーター取り付け方+配線接続」について知りたいです。マッキーOK👍「取り付け方+配線接続+動かせる家電[…]

BESTEK正弦波インバーター500W

バッテリー並列接続方法

Li Timeバッテリー|リン酸鉄リチウムイオン節電ブログ

リン酸鉄リチウムイオンバッテリー並列接続すると、放電容量アップに繋がり家電を長時間動かせます。その中でも各バッテリーから…

あわせて読みたい記事

猫ちゃん同じ容量のバッテリーを揃えて繋いだら容量UPになります?その場合、長期間・長時間使えますか?マッキー「バッテリー並列接続して容量アップ」って事だね👍1年使った「バッテリーから作[…]

ソーラー発電つき蓄電池の自作に使う部品

太陽光発電・蓄電池の自作|安全部品・作業効率上げる工具

ボルトカッター(大)・圧着工具60SQ用

安全部品

サーキットブレーカー電源OFF

  1. MC4ヒューズ
  2. MC4逆流防止ダイオード
  3. 平型ヒューズ
  4. サーキットブレーカー
  5. DC用ブレーカー(探しても中々見つからない💦なのでプラス側サーキット使ってます)

逆流防止ダイオードチャージコントローラープラス側取り付け

作業効率アップする工具

メガネレンチ12番

  1. ボルトクリッパー
  2. ペンチ
  3. メガネレンチ
  4. ドライバー類
  5. 電工ナイフ
  6. 圧着ペンチ
  7. 半田ゴテセット

消耗品(持ってたら便利)

バッテリーケーブル/MC4コネクタ/KIVケーブル/15A流せるケーブル

  1. 絶縁テープ
  2. 癒着テープ
  3. 丸形圧着端子
  4. 「+/-」MC4コネクタ
  5. 配線(ケーブル)
マッキー
しっかり揃えて安全性アップ・効率良く」作業しましょう。以上「太陽光発電・蓄電池」自作|接続方法・取り付け方についてでした。最後はオフグリッド生活できる?について電気料金明細書を添えて伝えします。

「メイン部品~細かい部品」まで書き出してみた

あわせて読みたい記事

猫ちゃん太陽光発電を自作してみたいです!「必要部品どこで買えますか?どんな部品使ってますか?」マッキー「Amazon・楽天市場」から太陽光発電・蓄電池を作る部品を揃えました✨実際使った感[…]

ソーラーパネル自作設置
あわせて読みたい記事

猫ちゃん【太陽光発電・蓄電池】自作したいです!ネット使って手軽に買える、オススメ部品を教えて欲しいです✨マッキー【Amazon/楽天市場】利用すると、簡単に太陽光発電の自作部品を揃えられ[…]

太陽光発電(ソーラーパネル)いっぱい
あわせて読みたい記事

猫ちゃん太陽光発電をdiy設置するには「どんな部品を使ったら作れますか?設置方法なども知りたいです」マッキー簡単に伝えると「ソーラーパネル・バッテリー・MPPTチャージコントローラー・正弦波インバータ[…]

太陽光発電、RENOGY100Wソーラーパネル仮設

オフグリッド生活|自家発電・自家消費を繰り返した結果

2021年8月電気代2071円
2021年8月電気代2071円
2021年2月電気明細768円
2021年2月電気明細768円
猫ちゃん
すごい💦でも電気代0円オフグリッド生活じゃないんだ!
マッキー
それがね・・・まだ無理なんです!「太陽光発電作って自家発電した電気を蓄電池へ貯め自家消費する」再生可能エネルギーを使った良い発電サイクルなんだけどね✨天候に左右され曇り雨が続くと、商用電気を頼る日もあるからまだ無理なんだ💦ちなみに我が家2人暮らし「年間電気代17,000円・電気使用量600kwh」になります。
猫ちゃん
十分安い!12か月で割ると1420円くらい?もうすぐオフグリッド生活って感じですね♪

【まとめ】

我が家の間取り

マッキー
電気代0円オフグリッド目指した生活って意外と難しい事が伝わったと思います。「太陽光発電・蓄電池」自作設置する事で間違いなく電気代は下がり、家電の使い方も皆さんが思ってる以上に普通に動かしてます。電力だけでもオフグリッドさせるには「娯楽を控えた節電・エアコンも冷えやすい狭い部屋数が少ない家」が必要です。それか「発電量・蓄電量」を増やす事で可能だと感じました。結果として我が家の電気代は「月々1,500円」オフグリッド未達成です。

再生可能エネルギー→太陽光自家発電→蓄電池自家消費
オフグリッドへ向けた部品

  1. ソーラーパネル
  2. MPPTチャージコントローラー
  3. 蓄電池(バッテリー)
  4. 正弦波インバーター
  5. 小さな部品・工具類

自作設置に必要な費用

100万円(我が家と同じ設備)

チャージコントローラー⇔蓄電池(バッテリー)接続方法

  1. チャージコントローラープラス→蓄電池(バッテリー)プラス接続
  2. チャージコントローラーマイナス→蓄電池(バッテリ)ーマイナス接続

ソーラーパネル⇔MPPTチャージコントローラー接続方法

  1. ソーラーパネルプラス→チャージコントローラープラス接続
  2. ソーラーパネルマイナス→チャージコントローラーマイナス接続

正弦波インバーター⇔蓄電池(バッテリー)接続方法

  1. 正弦波インバータービス固定
  2. 正弦波インバータープラス→サーキットブレーカー接続
  3. サーキットブレーカープラス→蓄電池(バッテリー)プラス接続
  4. 正弦波インバーターマイナス→蓄電池バッテリーマイナス接続(完成)

ソーラーパネル架台作り

  1. マーキング
  2. アンカー固定用穴開け
  3. 防水
  4. アンカー打ち付け
  5. アイナット締め付け
  6. 番線取り付け
  7. 木枠設置
  8. コンクリート打設
  9. モルタル仕上げ
  10. 架台完成

ソーラーパネル取り付け方

  1. ソーラーパネル用Zブラケットボルトナット締め
  2. コンクリート架台ソーラーパネル固定用穴開け
  3. アンカー打ち付け
  4. ソーラーパネルコンクリート架台へ取り付け完成

結論
オフグリッド生活できません

  • 年間電気代17,000円
  • 年間電気使用量600kwh

メディア掲載多数!AmpereTime製!コスパ最強クラスのLiFePO4バッテリー

猫ちゃん
電気代を0円にするって難しいんですね💦でも電気代を下げる事は可能と分かり、大変勉強になりました✨
マッキー
夏場は天気が良いので頑張ればオフグリッド生活可能だけど、冬場はずっと天気悪いからどうしようもならない💦

自作設置へ向け後悔した過去話

あわせて読みたい記事

猫ちゃん太陽光発電+蓄電池=自作について「後悔先に立たず」そんな経験ありませんか?マッキー細々した内容含めると・・・いっぱいあるよ💦秘密にしてた訳じゃないけど【自作】太陽光発電と蓄電池[…]

「太陽光発電・蓄電池」自作部品

自作設置が無理なら業者へお見積り

あわせて読みたい記事

猫ちゃん再生可能エネルギーに興味有り!自宅に「太陽光発電+蓄電池」設置を考え中です。「自作設置or設置業者」どっちにお願いするか悩んでます。マッキー正直言ってどちらを選んでも正解じゃないかな!簡単に伝[…]

「太陽光発電・蓄電池」自作部品

「ソーラーパネル・バッテリー」電気代を下げた我が家の歴史

あわせて読みたい記事

マッキーソーラーパネル+バッテリー生活も3年経過しました。電気明細書も大量にあり、タイミング的に我が家の電気代について話したいと思います。※一般的な住宅用太陽光発電+家庭用蓄電池=売電ある「自家発電・自家消費」の[…]

2023年2月電気代686円22kwh
正弦波インバーター取り付け方法
最新情報をチェックしよう!
NO IMAGE

太陽光発電に重要なのは「リン酸鉄リチウムイオンバッテリー」

必要最低限の設備から狙う電気代
